/ra/ - Помогите ньюфагу-самодельщику, плииииииииииз

Помогите ньюфагу-самодельщику, плииииииииииз Аноним 26/02/24 Пнд 10:07:19 № 549529 1

Сап , радиоэлектронный. Нужно помощь максимально тупому и несведущему ньфагу. Есть система с трех светодиодов 3вт соединенных последовательно.Питание от сети идет на транс 220/12 , с него на диодный мост , в нем имеется индикаторный светодиод зеленого цвета через резистор, запитанный от моста напрямую.От моста же идет ток на большую такую релюшку и прерыватель.В чем собственно хуйня , ровно до подключения к светодиодам напряжение +- 11.7в , при подключении сразу же проседает до 6.4в максимум.Где я проебался?

Аноним 26/02/24 Пнд 13:17:26 № 549537 2

>>549529 (OP)
>Где я проебался?
Не сделал фотографии, не нарисовал схему.

А конденсатор после диодного моста есть вообще?

Аноним 26/02/24 Пнд 13:54:41 № 549538 3

>>549537
А должен быть конденсатор?....
Можно пж поподробнее
Фото щас прикреплю

Аноним 26/02/24 Пнд 14:39:15 № 549542 4

>>549537

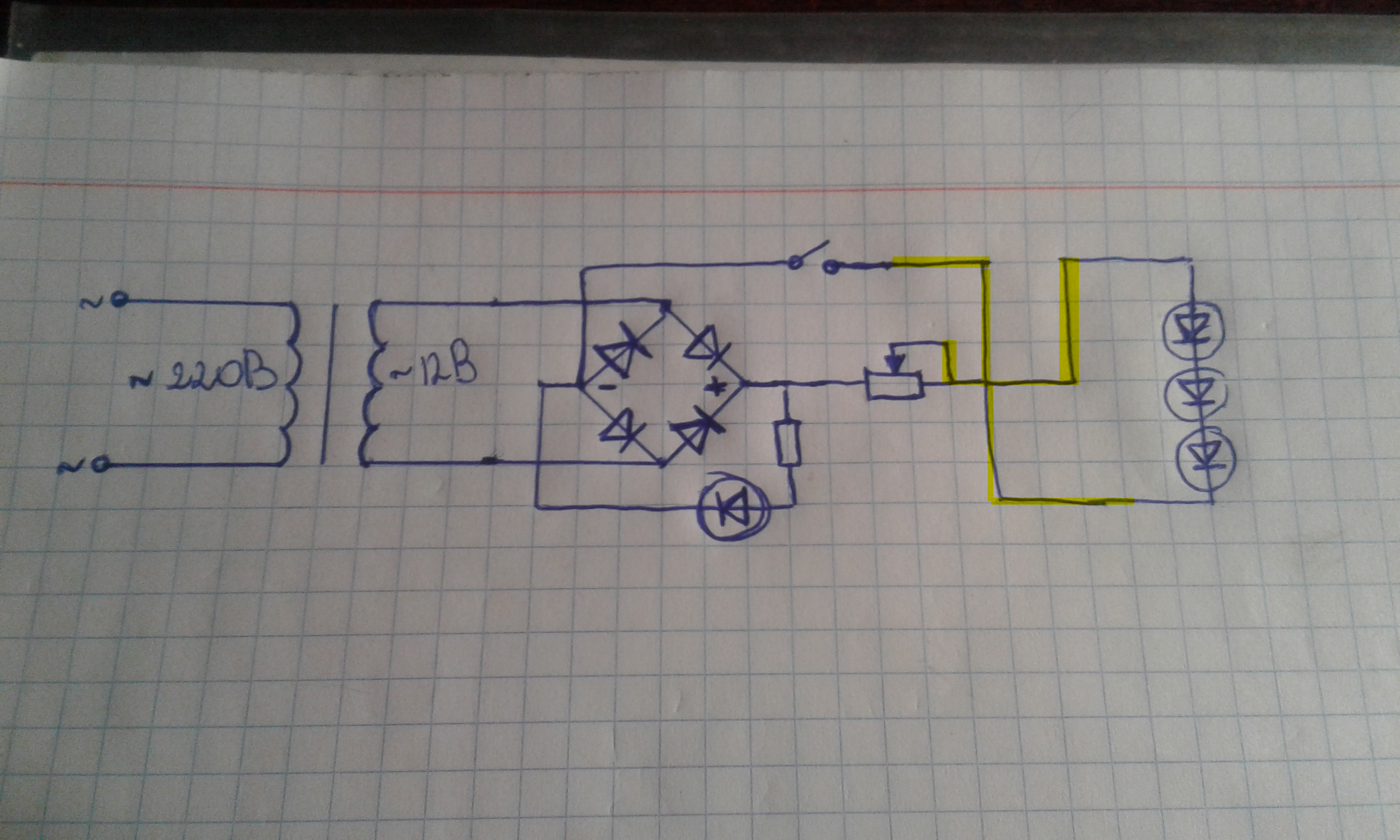

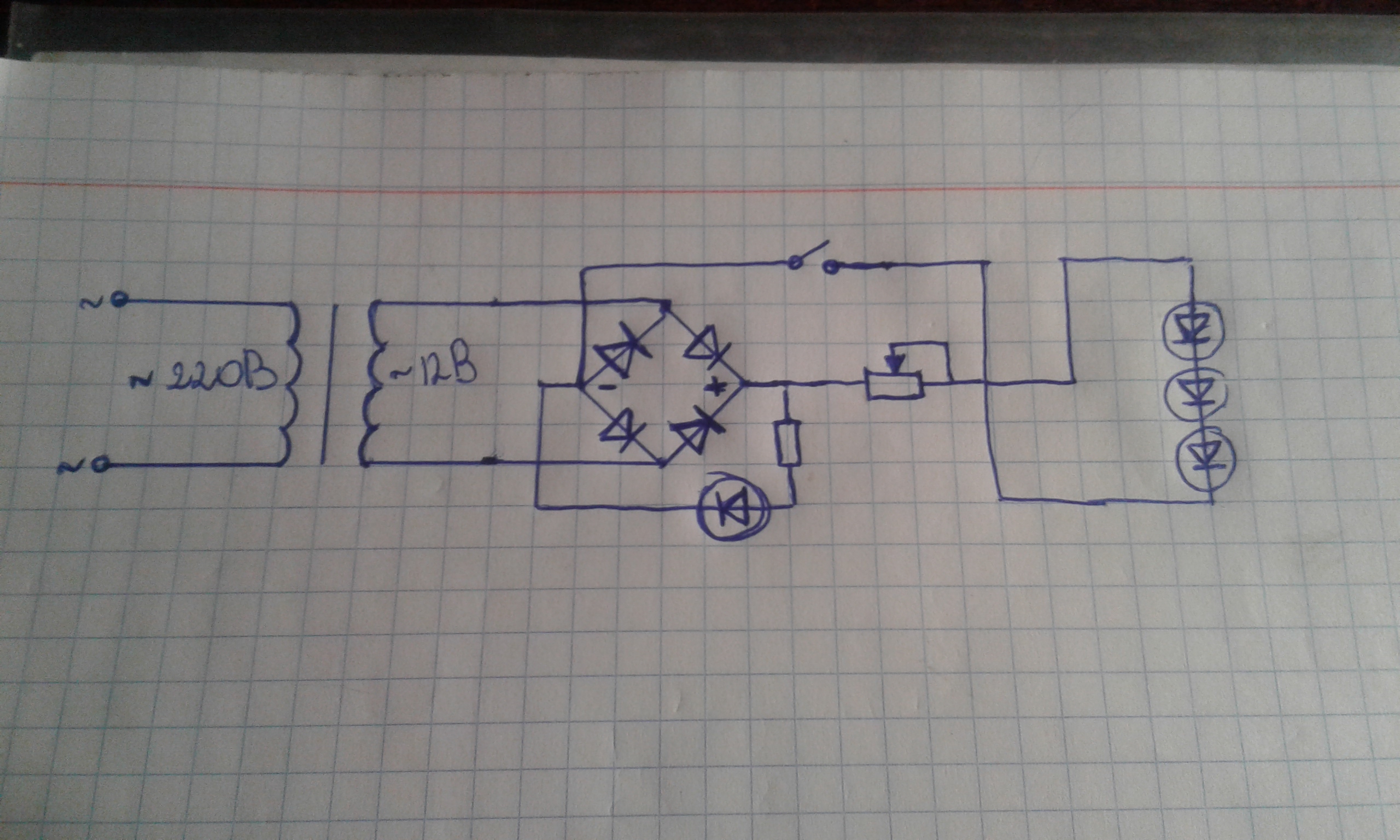

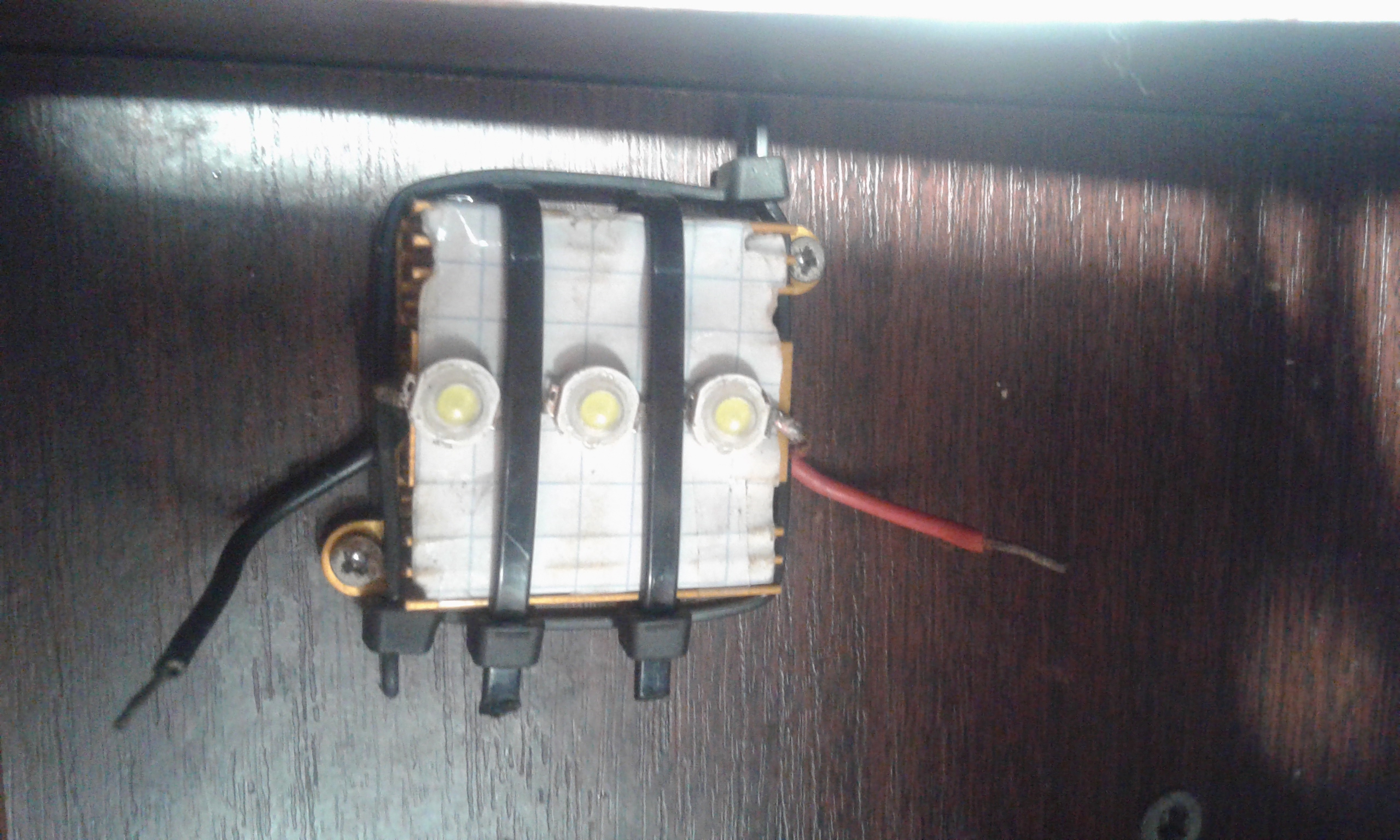

Вот схема и фото собственно , не судите строго , в конструировании новичок , а схемы в универе давно не заставляли рисовать

Аноним 26/02/24 Пнд 14:40:58 № 549543 5

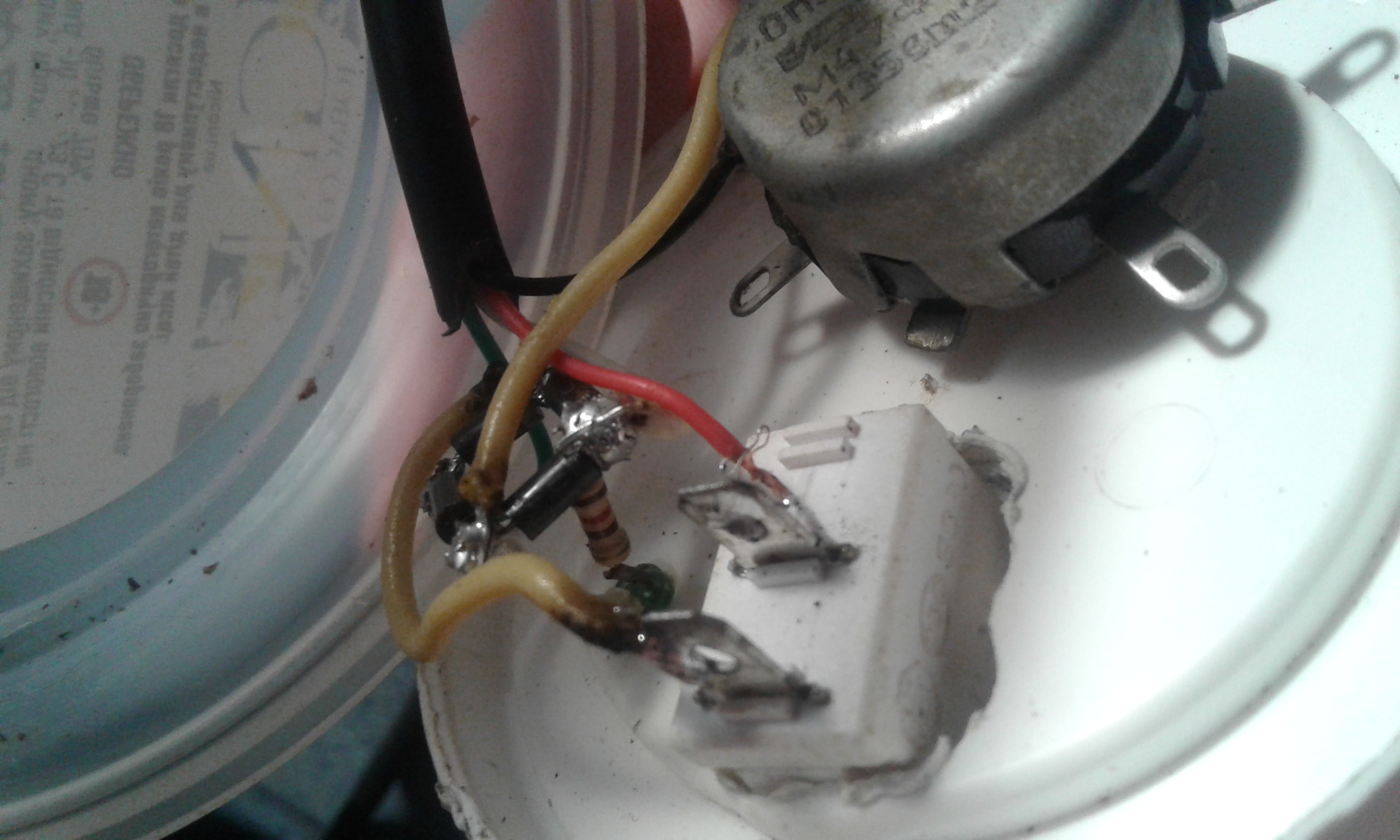

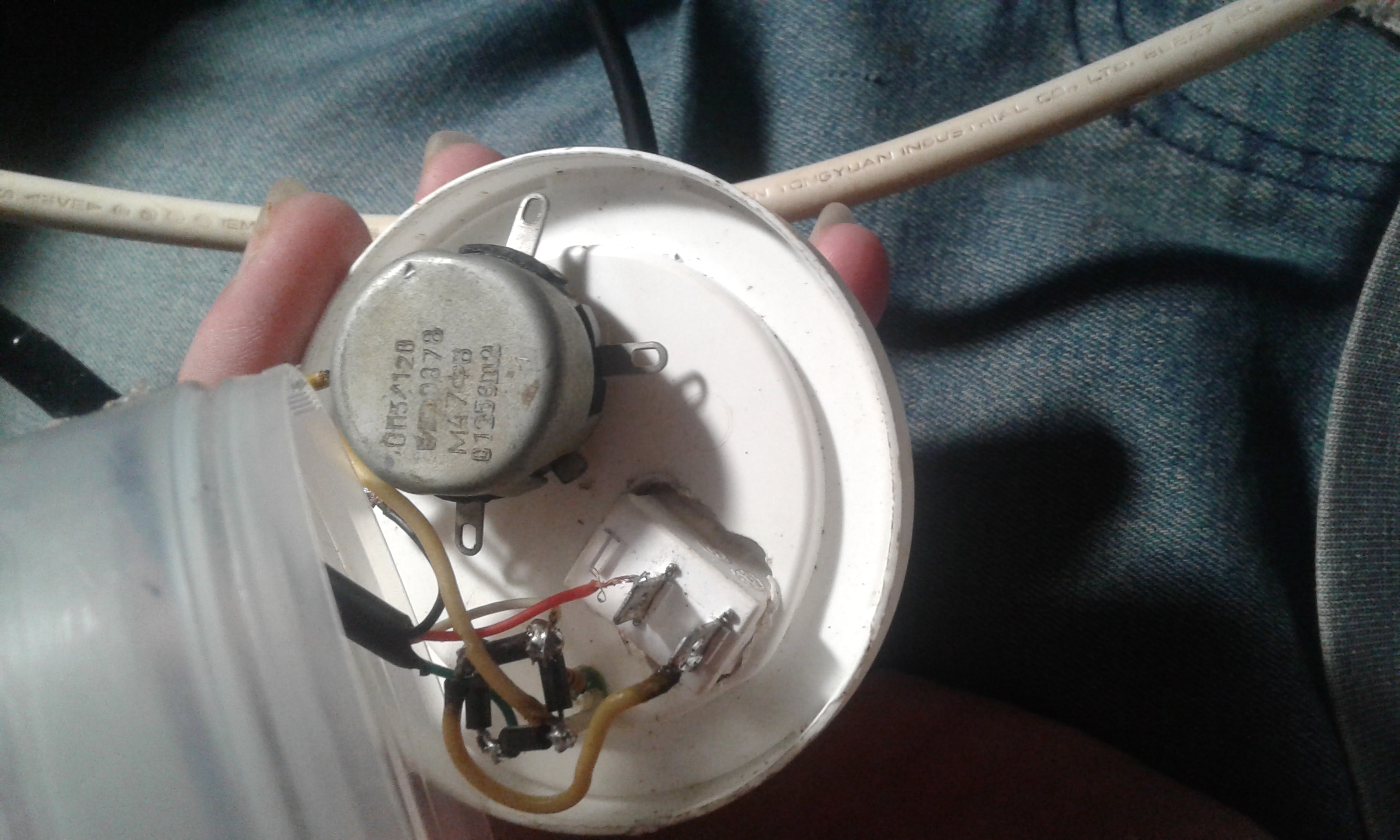

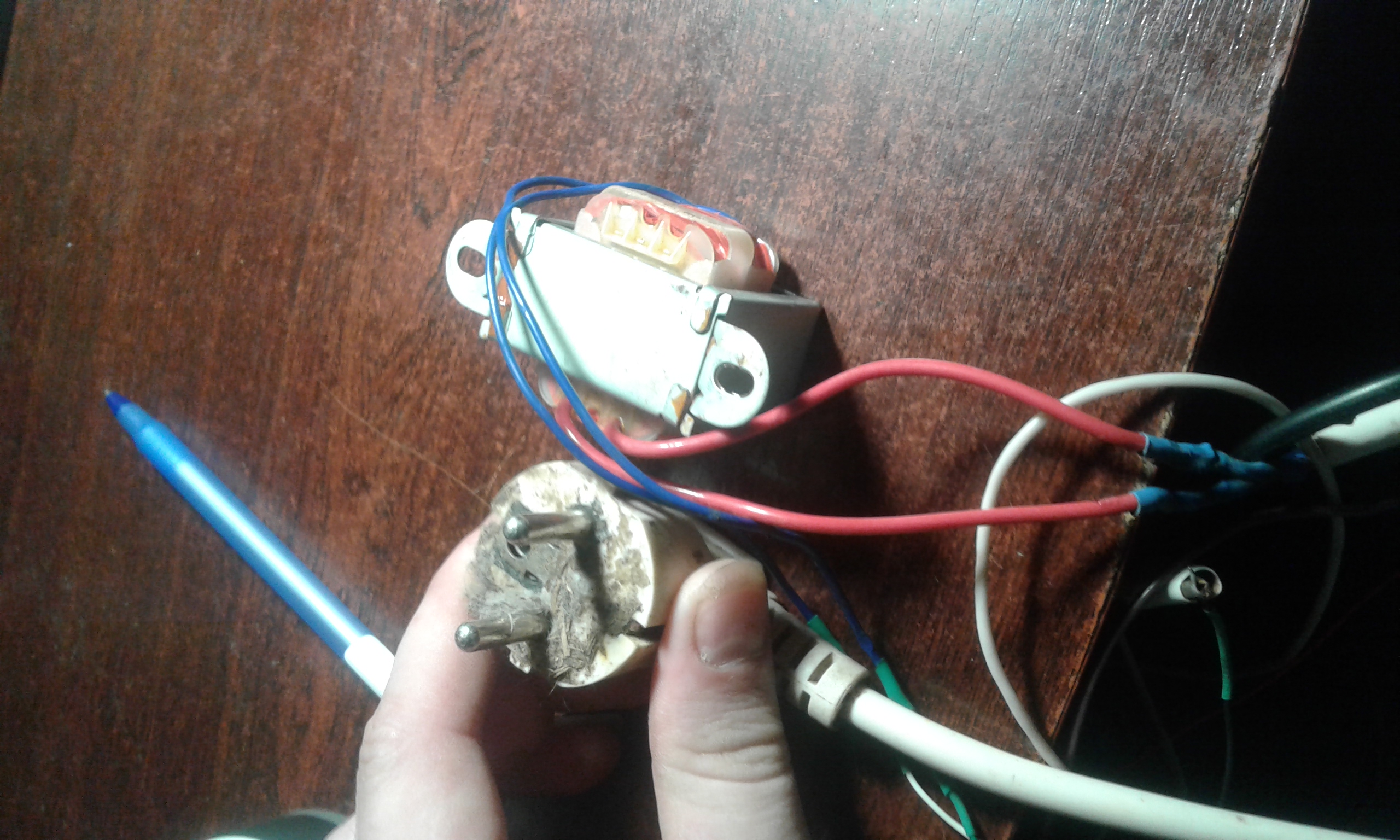

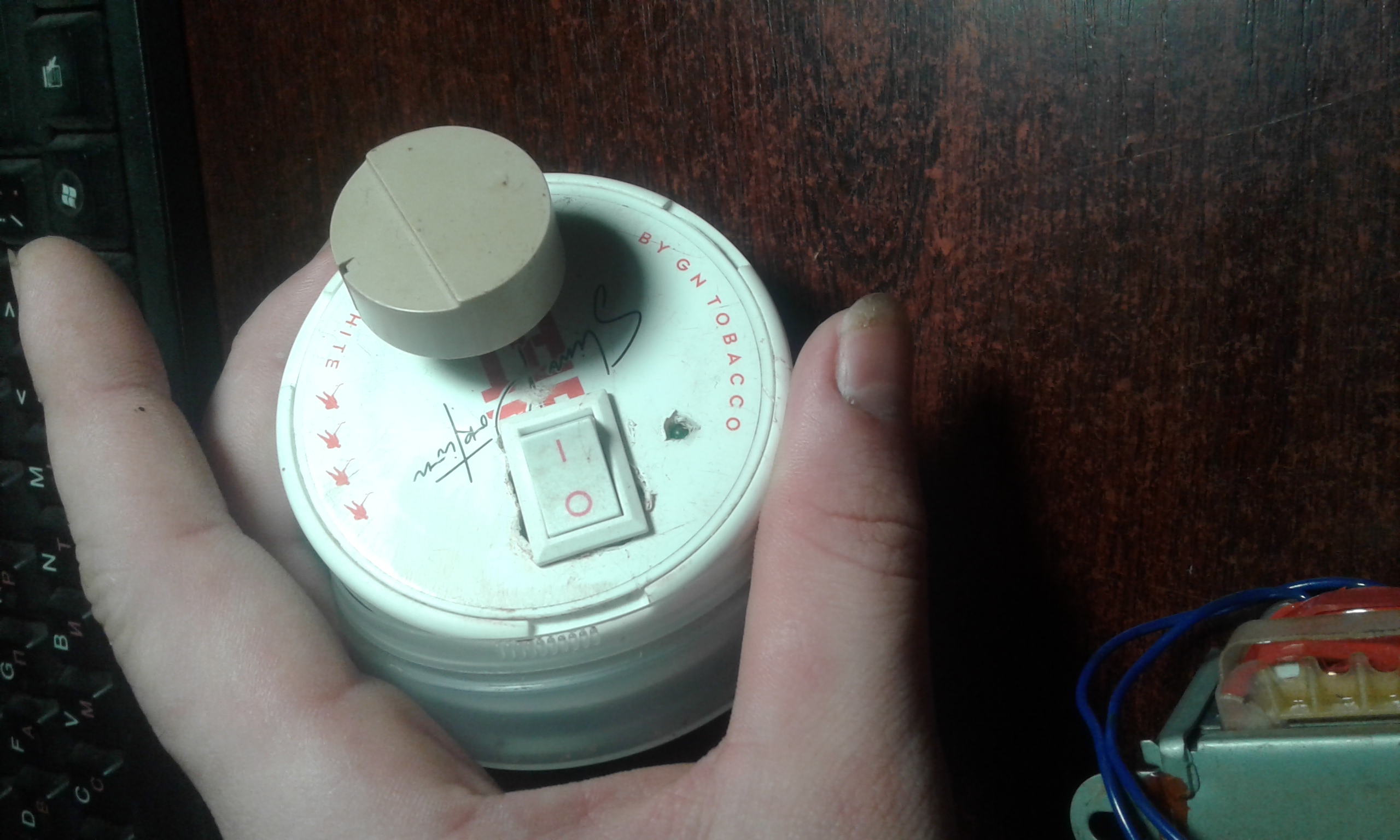

И собственно транс и корпус от снюса

Аноним 26/02/24 Пнд 18:22:28 № 549559 6

>>549542

Аноним 26/02/24 Пнд 19:18:48 № 549564 7

Падение напряжения на твоих светодиодах скорее всего 3,6..3,8 В. Они 3 Вт, значит и ток будет примерно 800 мА. Возможно, твой трансформатор не вытягивает такую нагрузку.

Ты забыл на выходе диодного моста поставить конденсатор фильтра.

Таким переменным резистором ты особо ничего не нарегулируешь. Там схема другая должна быть. Запусти сначала на фиксированном резисторе при неполной мощности, потом уже дальше развивай.

Аноним 26/02/24 Пнд 19:35:46 № 549566 8

>>549564

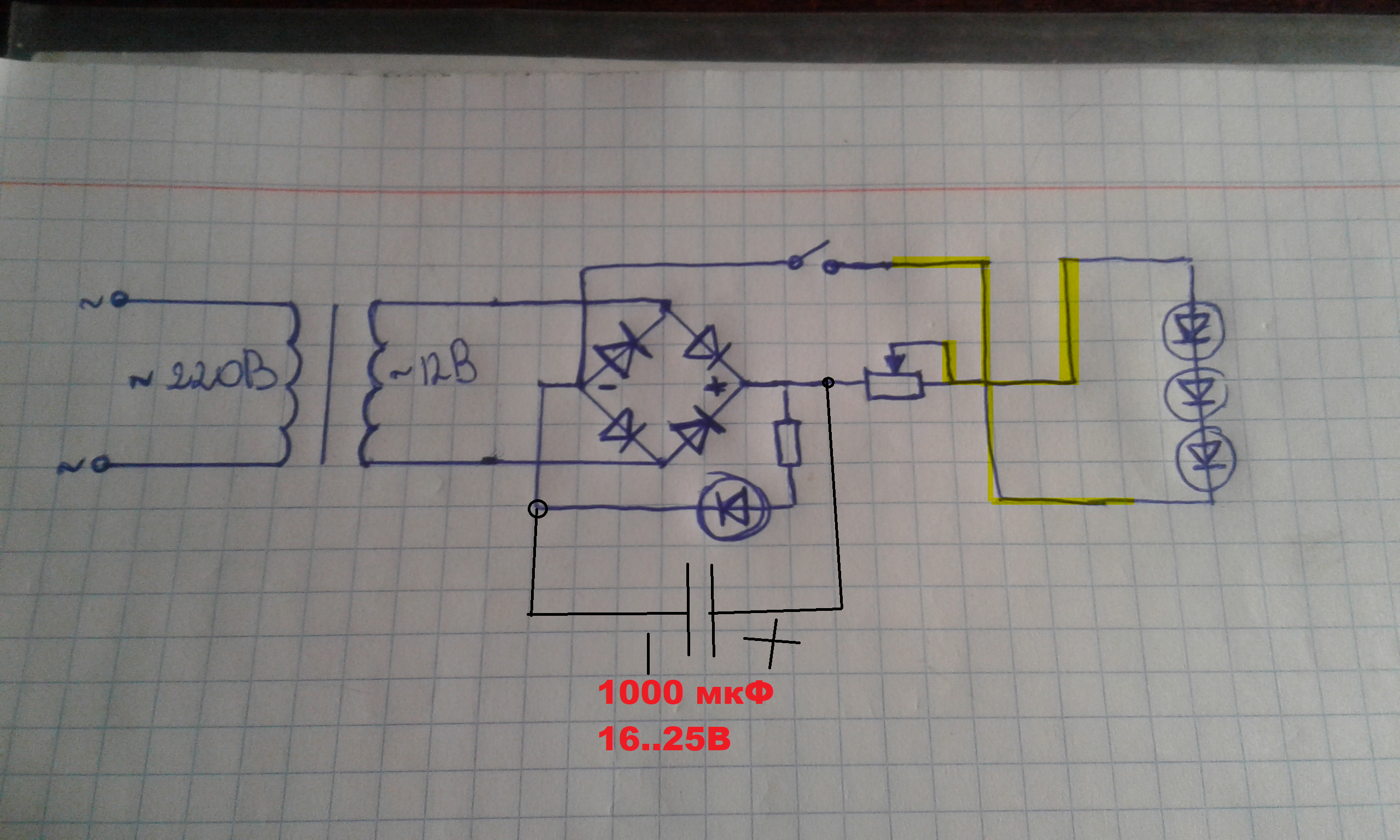

Блин, конденсатор конечно же нужно подключать на + и - диодного моста, а не так, как я до этого нарисовал.

Аноним 26/02/24 Пнд 19:48:03 № 549567 9

>>549566
Спасибо за совет , пойду пробовать

Аноним 26/02/24 Пнд 21:19:45 № 549585 10

>>549566

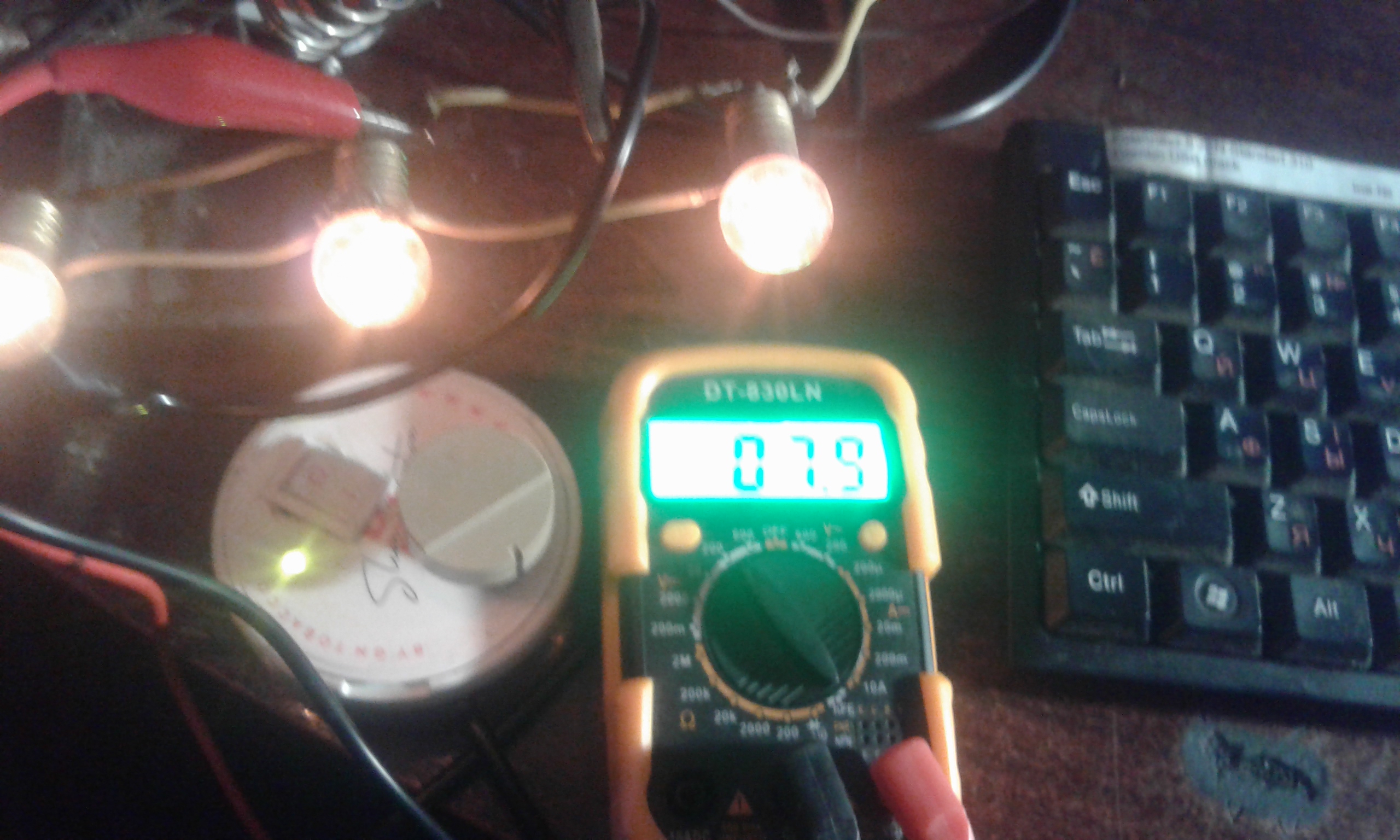

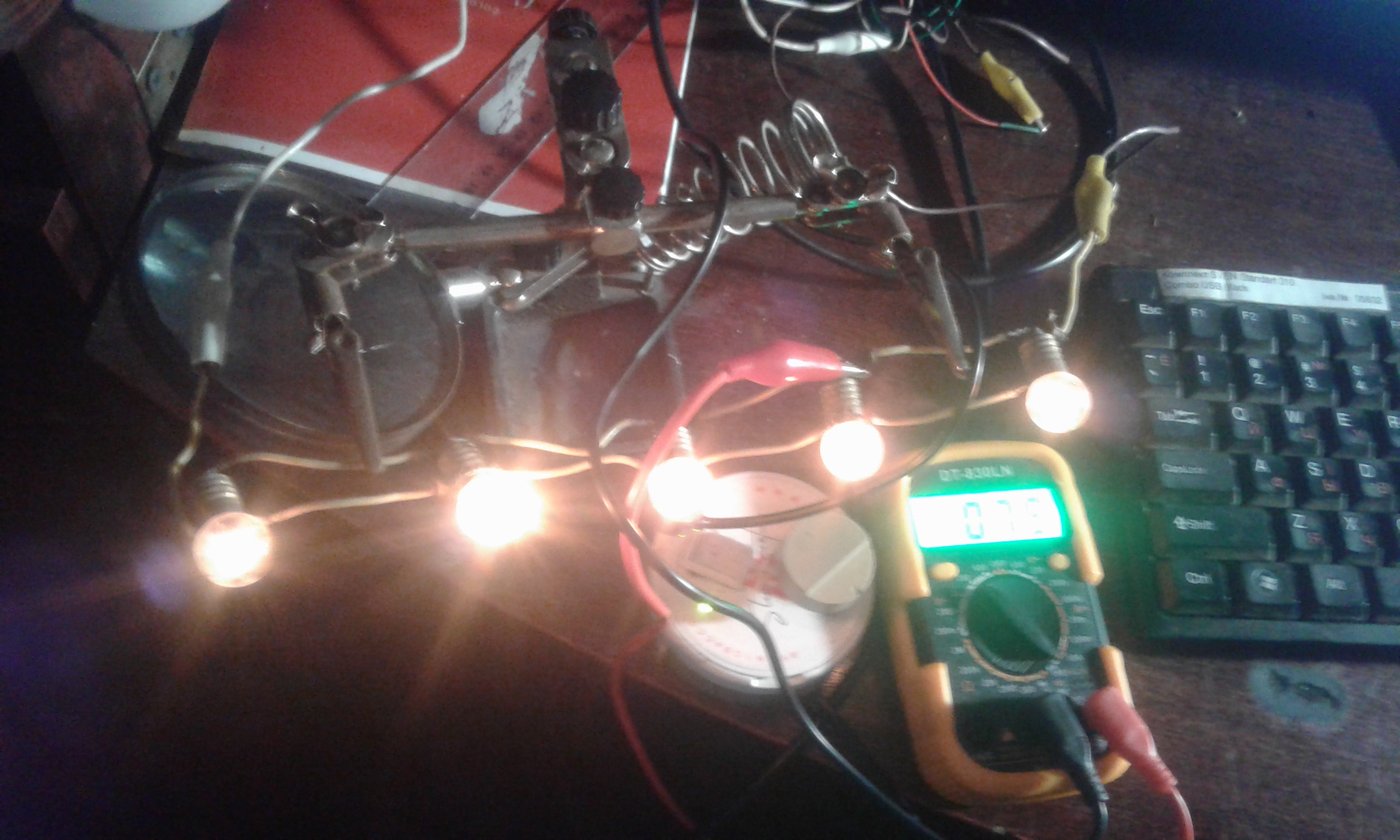

подкинул конденсатор на 2200мкф, переменный резистор отключил полностью.Есле напрямую плюс и минус к мультиметру то показывает 17.2в , 2.5А. Есле подкинуть нагрузку из пяти небольших лампочек , то напряжение падает до 8в .Хз что это может значить

Аноним 26/02/24 Пнд 21:24:04 № 549588 11

Конденсатор на 25в, система сильно греется при подключении к лампочкам

Аноним 26/02/24 Пнд 21:27:01 № 549591 12

при подключении к светодиодам выдает 9.7в , им вполне хватает, так что это уже большой прогресс.Но при переделке сломалась ножка резистора, щас пойду искать подходящий...

Аноним 26/02/24 Пнд 22:38:25 № 549600 13

>>549591
А ты резистором ток через светодиоды ограничил, как я рисовал? Просто без них у тебя напрягается и может сдохнуть трансформатор, если он не рассчитан на такую мощность.

Аноним 26/02/24 Пнд 23:06:32 № 549602 14

>>549600
Я посчитал, что не нужно , так как светодиоды едят с около 0.5а максимум , а транс выдает 2.5а.Есле все таки нужно , можешь навскидку номинал сказать пж

Аноним 26/02/24 Пнд 23:48:11 № 549603 15

20240226224503.mp4 20221Кб, 1280x720, 00:00:13

Текущий результат

Аноним 27/02/24 Втр 00:01:36 № 549605 16

Бляяяяяяяяяяяяяяяяяяяяяяяяяяяяяяяя
Я спалил светодиоды......
Все было норм а потом они начали мигать а потом все
Пздц....

Аноним 27/02/24 Втр 00:36:32 № 549608 17

>>549602

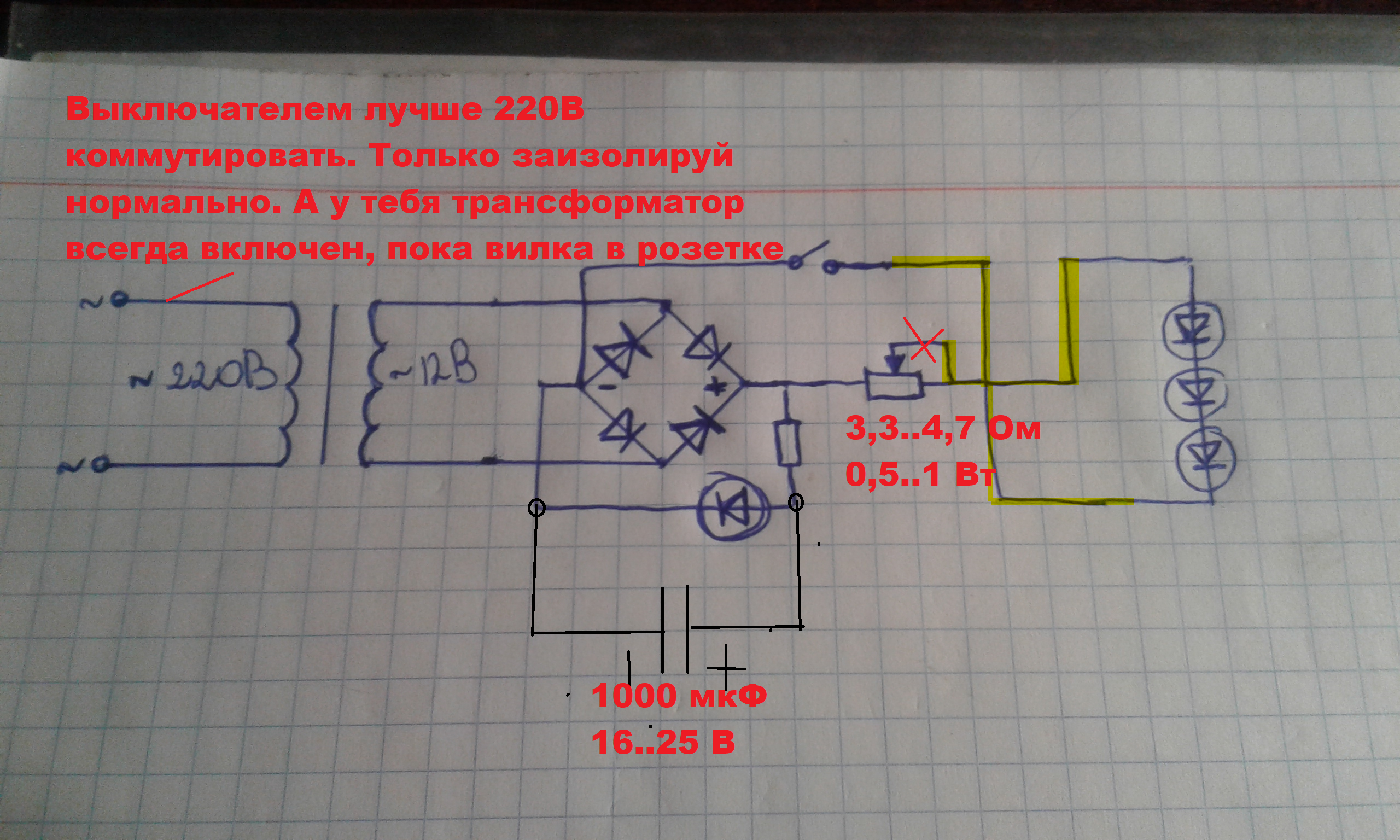

Я на первой пикче предлагал тебе поставить что-то типа 3,3 Ома мощностью 0,5 Вт, чтобы диоды работали на трети яркости.

Аноним 22/08/24 Чтв 10:59:55 № 562116 18

>>549588
Конденсатор не должен сильно греться при подключении к лампочкам. Возможно, он неисправен или подключен неправильно. Проверь его и убедись, что он соответствует требуемым характеристикам.
